身份证门禁

企盾守卫者

综合门禁控制器

使用说明书

设备说明

JL-IDD-Z4/JL-IDD-Z4S是我司分析市场需求后专门设计研发的一款综合门禁控制器，此款控制器支持了各种常见的门禁工作模式和应用场景，可以为面向多方面的门禁应用提供统一的解决方案。

控制器主要特点有：

l 超大数据容量。支持10万权限、30万日志、3000完整身份证信息。

l 支持网络恢复自动上报日志，支持自动从软件同步权限变化。

l 支持韦根接口的IC/ID读头、指纹/掌纹读头、人脸读头、静脉读头。支持韦根26/34协议，可通过软件自由配置。

l 支持把串口的条码设备（包括一维码、二维码）、身份证阅读器（读取包含证件号码地址照片等完整身份证信息）作为门禁读头使用

l 支持将其它任何类型的串口的输入设备作为读头使用

l 支持加密IC读写器作为读头，可实现在IC卡上加密存储权限、余次、余额。通过控制器操作卡片鉴权和扣费

l 支持外接触摸显示屏，可实时显示鉴权信息

l 支持真人录制的语音输出

l 支持外接扩展继电器，最大支持128路继电器输出

l 支持外接GPRS/3G通信模块，实现全球无线联网

l 支持联机（连接计算机）或者脱机（不连接计算机）使用

l 支持通过闸机收卡机回收外来人员临时卡。对于安装了闸机的场所，对临时外来人员发卡后可能出现离开后忘归还卡片的情况，不影响内部人员刷卡。

l 可根据不同时段配置不同工作模式

a) 授权后的身份证号码（姓名）可开门

b) 刷身份证直接开门，自动采集并存储完整身份证信息（包含姓名、地址、证件号码、头像等）

c) 刷任意IC卡可开门

d) 自动保持常开

e) 禁止开门

技术参数

参数名称	值	说明
型号	JL-IDD-Z4
主处理器	ARM7
权限容量	100000
身份证信息容量	3000
记录存储容量	300000
识别模式	ID/IC/指纹/条码/身份证	串口及韦根接口
鉴权模式	本机白名单或者电脑控制
工作模式切换	可配置时段切换
刷卡上报电脑	支持	可上报身份证信息
主动拉取权限	支持	从互联网服务器拉取
多门互锁	支持
反潜回	支持	特定场景全网反潜回
蜂鸣器	B5100/B5500/SB5500支持
DHCP分配IP	B5500/SB5500支持
ADSL拨号	B5500/SB5500支持
语音提示	SB5500支持
自定义提示音	SB5500支持
组网方式	TCP/IP网络/RS485网络
继电器	4组	最大支持4门
韦根接口	4组	最大支持4韦根读头
串口	4组	各种串口设备及屏幕
输入信号	8组	开门按钮及门磁
电源	12V DC
功耗	<9W
工作环境温度	0°C—45°C
工作环境湿度	20%—60%
存储环境温度	-10°C—65°C
存储环境湿度	20%—80%
开发接口	c/c++,java,c#,delphi	UDP/TCP/HTTP协议

功能及适用场景

普通联网门禁。适用于普通小区单位。

1. 发卡计算机和控制器可联网

2. 通常使用韦根IC/ID读头

脱机门禁。通过将权限及楼层信息加密后写入IC卡。

1. 适用于距离过远不方便组网的门禁

2. 不方便联网的电梯上用于电梯层控。

身份证门禁。

1. 使用身份证阅读器作为读头，高安全性、防伪能力强。不需要持卡人先办卡，只需要根据身份证号码即可授权。应用于高安全门禁，如公安、银行、重要档案室等。或者其它不方便提前办卡的场景。

2. 配置免鉴权，任意有效身份证刷卡后都会自动开门，设备自动记录完整身份证信息并上报到电脑软件中存档备查。适用于政府部门办事大厅、免费展会景区、人才市场等。

3. 电脑白名单验证。设备读取到身份证信息后，发送给电脑，则电脑软件负责检查身份证是否有开门权限，可以使用电脑上的白名单文件，或者其它第三方业务数据库中的白名单。此种方案可适用于驾校考试、银行VIP室、医院VIP区等。

二维码门禁：

1. 与访客系统配合，客户通过预约获得的二维码直接通行

2. 与手机App应用配合，通过App生成的二维码开门

3. 访客来访登记后，刷访客单上的条码开门。使用访客单可以避免发临时IC卡给访客后不方便回收的问题。

电梯层控：

1. 发卡时联机或者脱机授权

2. 授权信息中有楼号及电梯楼层信息，最大支持7组（即7幢楼，每幢楼内的多部电梯算是一组）128层的楼层控制。

GPRS/3G联网的门禁

1. 控制器直接接入无线互联网

2. 通过网页或者云服务器管理

3. 可实现全球范围内远距离管理和授权

计算机鉴权门禁

1. 刷卡后控制器自动请求指定计算机进行鉴权，由计算机软件灵活判断是否开门

2. 适用于与外部系统结合的门禁，或者白名单变动非常频繁的情况，如互联网售票的景点、驾校考试入场等

3. 适用于白名单数量非常大（超过10万）的应用

充值及消费扣费

1. 按次消费，或者固定收费的消费项目

2. 适用于游泳场馆、餐饮、景点等地方的闸机系统

停车场门禁

1. 连接控制停车场道闸、指示灯、报警器等

2. 接收地感信号、刷卡信息、手工或者软件开门指令控制

3. 配合软件实现管理及计费

支持多工作模式的门禁

1. 按时段配置正常情况下刷卡开门，高峰期门常开

2. 按时段配置正常情况下刷卡开门，夜间刷卡不开门

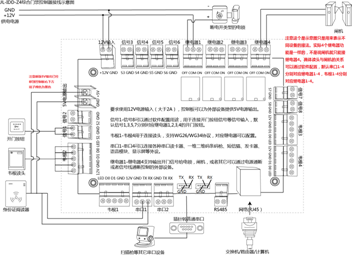

硬件连线说明

电源

控制器要求输入电压为12V，建议安装在专用机箱中，配套专用电源适配器供电，可选备用电池。

网络

设备通过以太网接口与电脑连接，实现设备配置，权限配置，实时上报监控，远程开门，控制器历史日志下载等。

开门按钮

设备支持开门按钮输入，短接开门信号接头即可手动开门。系统支持8个输入信号，可以通过配置软件指定哪些信号作为开门按钮的输入信号，以及对应的开门继电器。

连接电锁或者闸机

设备支持4个继电器输出，可以用于连接电锁及闸机。

配置说明

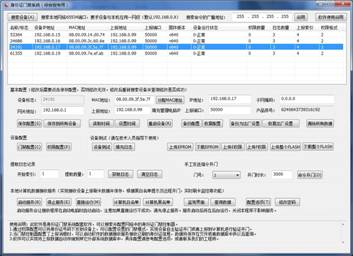

设备默认IP地址为192.168.0.XX，子网掩码为255.255.255.0，如果实际安装环境要求使用不同的配置值，则需要使用设备管理工具软件搜索并配置设备。这里对软件的使用做一个简要说明：

启动软件，输入默认管理密码123456，即可进入软件主界面。

将设备通过网线与电脑直接连接或者通过交换机连接，在软件中点击“搜索设备”按钮，列表中将自动列出网络中的门禁控制器设备。选择记录后可以查看并修改此设备的配置。注意必须保证计算机IP地址与设备IP地址在同一个网段，默认为192.168.0.XX，否则不能成功搜索和修改。（通过网线直连电脑的情况，可能因为网卡不能自适应导致搜索或者配置不成功，建议通过交换机连接）。如果计算机IP地址已经修改为192.168.0.XX仍然不能搜索到设备，可以手工恢复默认设置(参考后面恢复默认设置的说明)。

更详细的操作说明，可以点击配置工具左上角的“软件使用说明”按钮，打开配置工具的使用说明书。

基本配置

基本配置用于修改设置IP，MAC地址，网关，上报服务器IP等。注意MAC地址低两位（16进制的值）会被转换成10进制用作设备标志。修改基本配置后点击保存配置，控制器将自动重新启动。

基本配置中还可以读取和设置控制器时间，控制器通过复位按钮恢复了默认设置后需要重新设置控制器时间。否则故障灯会亮起。

门禁配置

选中设备后点击“门禁配置”按钮可以进入门禁配置界面，门禁配置界面可以查看控制器的“权限数量”，“日志数量”，“上报索引”，“系统状态”等信息。其中“权限数量”指已经下发到控制器上的白名单的数量，包括身份证号码、IC卡号、授权姓名等。“日志数量”指历史刷卡记录的数量。“上报索引”指已经成功上报的日志数量的位置。“系统状态”用于显示当前控制板的运行错误码及解释。

在门禁配置中还可以进行如下配置：

1. 通过“串口配置”修改设备各串口上连接的设备类型，并对每个设备指定“方向”，“对应继电器”，“工作模式”等。

2. 通过“韦根配置”可以指定韦根刷卡设备的“方向”，“对应继电器”，“工作模式”等。

3. 通过“继电器配置”可以指定每个继电器默认的开门时长。

4. 通过“信号配置”可以指定S1-S8输入信号的类型。

5. 通过“时段配置”可以修改预设的开门时段的详细信息。

在“门禁配置”还可以修改控制器的权限类型，默认使用“扩展格式”

“门禁配置”中有多个选项，可以根据情况进行选择。

权限配置

权限配置用于对控制器上的权限信息进行管理，可以在权限配置中添加、删除、下载权限数据。

手动开门

可以指定继电器并点击“命令开门”按钮实现远程开门。可用于设备测试。

本地服务

控制器可以独立工作，也可以配合电脑一起工作。本地服务即是电脑侧的服务软件。

通过本地服务可以使用电脑与控制器配合实现特定的功能，比如使用电脑来决定刷卡是否开门，主要用于需要人工决定是否开门或者需要由第三方系统判断某身份证或者卡号是否有权限出入的情况。

使用本地服务要求设备的上报地址配置为当前运行服务程序的计算机的IP地址，这样设备才会将数据发送给计算机，否则本地服务接收不到任何数据。

要启动本地服务可以通过点击“启动服务”或者“直接运行”按钮来实现。首次使用时可以点击“直接运行”来启动计算机服务程序，此时程序运行在调试状态下，在软件界面中可以看到设备与本地服务的通信数据。

调试成功后关闭服务程序，然后通过点击“启动服务”按钮来实现在后台运行服务程序，启动服务后计算机将后台启动服务程序（进程名称为UdpHostService.exe），并且在重新启动计算机后会服务程序会自动启动。注意，服务程序不能运行多个，因此当服务程序已经在后台启动后，点击“直接运行”将不能启动成功，需要先点击“停止服务”按钮停止后台的服务程序。

服务程序接收到的刷卡数据会自动存储在数据库中，可以通过“查询数据”按钮进入历史数据查询界面。

服务程序运行时，可以通过“监视界面”实时查看刷卡信息，并可以人工进行远程开门。

恢复默认设置

设备上电运行时，按住控制板上的“复位按键”, 等待设备灯齐闪后放开，自动清除网络配置信息，恢复默认IP地址为192.168.0.111,掩码255.255.255.0。
