综合门禁控制器技术参数

主要特点

l 超大数据容量。支持10万权限、30万日志、3000完整身份证信息。

l 支持网络恢复自动上报日志，支持自动从软件同步权限变化。

l 支持韦根接口的IC/ID读头、指纹/掌纹读头、人脸读头、静脉读头。支持韦根26/34协议，可通过软件自由配置。

l 支持把串口的条码设备（包括一维码、二维码）、身份证阅读器（读取包含证件号码地址照片等完整身份证信息）作为门禁读头使用、支持读取社保卡信息。

l 支持将其它任何类型的串口的输入设备作为读头使用

l 支持加密IC读写器作为读头，可实现在IC卡上加密存储权限、余次、余额。通过控制器操作卡片鉴权和扣费

l 支持外接触摸显示屏，可实时显示鉴权信息

l 支持真人录制的语音输出（型号JL-IDD-Z4S）

l 支持外接TTS模块，实现任意文字内容的语音播报

l 支持外接扩展继电器，最大支持128路继电器输出。支持梯控，设备断电不影响电梯使用。

l 支持外接银联扣费模块，实现刷卡扣费开门

l 支持外接测量身高体温设备

l 支持外接海康人脸设备

l 支持外接出票机

l 支持外接GPRS/3G通信模块，实现无线联网

l 支持联机（连接计算机）或者脱机（不连接计算机）使用

l 支持通过闸机收卡机回收外来人员临时卡。对于安装了闸机的场所，对临时外来人员发卡后可能出现离开后忘归还卡片的情况，不影响内部人员刷卡。

l 支持临时外出，使用任意卡刷卡外出后，指定时间内此卡可以刷卡返回通过，其它卡禁止通行。

l 支持同时在线连接多台服务器，支持websocket和tcp/udp协议开发网页服务器，网页可通过指令控制设备开门、播放提示音、显示信息等。

l 可根据不同时段配置不同工作模式

a) 授权后的身份证号码可开门

b) 授权姓名开门

c) 刷身份证直接开门，自动采集并存储完整身份证信息（包含姓名、地址、证件号码、头像等）

d) 刷任意IC卡可开门

e) 自动保持常开

f) 禁止开门

g) 网络通则服务器验证否则自主验证

技术参数

参数名称	值	说明
型号	JL-IDD-Z4
主处理器	ARM7
权限容量	100000
身份证信息容量	3000
记录存储容量	300000
识别模式	ID/IC/指纹/条码/身份证	串口及韦根接口
鉴权模式	本机白名单或者电脑控制
工作模式切换	可配置时段切换
刷卡上报电脑	支持	可上报身份证信息
主动拉取权限	支持	从互联网服务器拉取
多门互锁	支持
反潜回	支持	特定场景全网反潜回
蜂鸣器	B5100/B5500/SB5500支持
DHCP分配IP	B5500/SB5500支持
ADSL拨号	B5500/SB5500支持
语音提示	SB5500支持	限JL-IDD-Z4S
自定义提示音	SB5500支持	限JL-IDD-Z4S
TTS提示音	外接TTS语音板
组网方式	TCP/IP网络/RS485网络
继电器	4组	最大支持4门
韦根接口	4组	最大支持4韦根读头
串口	4组	各种串口设备及屏幕
输入信号	8组	开门按钮及门磁
电源	12V DC
功耗	<9W
工作环境温度	0°C—45°C
工作环境湿度	20%—60%
存储环境温度	-10°C—65°C
存储环境湿度	20%—80%
开发接口	c/c++,java,c#,delphi	UDP/TCP/HTTP协议

功能及适用场景

普通联网门禁。适用于普通小区单位。

1. 发卡计算机和控制器可联网

2. 通常使用韦根IC/ID读头

脱机门禁。通过将权限及楼层信息加密后写入IC卡。

1. 适用于距离过远不方便组网的门禁

2. 不方便联网的电梯上用于电梯层控。

身份证门禁。

1. 使用身份证阅读器作为读头，高安全性、防伪能力强。不需要持卡人先办卡，只需要根据身份证号码即可授权。应用于高安全门禁，如公安、银行、重要档案室等。或者其它不方便提前办卡的场景。

2. 配置免鉴权，任意有效身份证刷卡后都会自动开门，设备自动记录完整身份证信息并上报到电脑软件中存档备查。适用于政府部门办事大厅、免费展会景区、人才市场等。

3. 电脑白名单验证。设备读取到身份证信息后，发送给电脑，则电脑软件负责检查身份证是否有开门权限，可以使用电脑上的白名单文件，或者其它第三方业务数据库中的白名单。此种方案可适用于驾校考试、银行VIP室、医院VIP区等。

二维码门禁：

1. 与访客系统配合，客户通过预约获得的二维码直接通行

2. 与手机App应用配合，通过App生成的二维码开门

3. 访客来访登记后，刷访客单上的条码开门。使用访客单可以避免发临时IC卡给访客后不方便回收的问题。

电梯层控：

1. 发卡时联机或者脱机授权

2. 授权信息中有楼号及电梯楼层信息，最大支持7组（即7幢楼，每幢楼内的多部电梯算是一组）128层的楼层控制。

GPRS/3G联网的门禁

1. 控制器直接接入无线互联网

2. 通过网页或者云服务器管理

3. 可实现全球范围内远距离管理和授权

计算机鉴权门禁

1. 刷卡后控制器自动请求指定计算机进行鉴权，由计算机软件灵活判断是否开门

2. 适用于与外部系统结合的门禁，或者白名单变动非常频繁的情况，如互联网售票的景点、驾校考试入场等

3. 适用于白名单数量非常大（超过10万）的应用

充值及消费扣费

1. 按次消费，或者固定收费的消费项目

2. 适用于游泳场馆、餐饮、景点等地方的闸机系统

停车场门禁

1. 连接控制停车场道闸、指示灯、报警器等

2. 接收地感信号、刷卡信息、手工或者软件开门指令控制

3. 配合软件实现管理及计费

支持多工作模式的门禁

1. 按时段配置正常情况下刷卡开门，高峰期门常开

2. 按时段配置正常情况下刷卡开门，夜间刷卡不开门

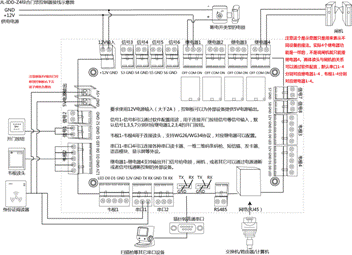

硬件连线说明

电源

控制器要求输入电压为12V，建议安装在专用机箱中，配套专用电源适配器供电，可选备用电池。

网络

设备通过以太网接口与电脑连接，实现设备配置，权限配置，实时上报监控，远程开门，控制器历史日志下载等。

开门按钮

设备支持开门按钮输入，短接开门信号接头即可手动开门。系统支持8个输入信号，可以通过配置软件指定哪些信号作为开门按钮的输入信号，以及对应的开门继电器。

连接电锁或者闸机
