企盾守卫者门禁系统工作模式



本文分析企盾守卫者门禁闸机集成管理系统支持的工作模式,分析各种配置及工作模式下的特点。除特别说明,所有工作模式下,只要电脑侧配置了身份证读卡器就可实现人员身份证资料的存储。


基本用语说明

名词解释:
身份证读卡器,又叫身份证阅读器,内置公安部安全模块,可以从身份证内置芯片中读出身份证号码及姓名照片等信息。
身份证发卡器,连接在电脑上,用于读取身份证的IC卡号(不是身份证号码),可把客户身份证当普通IC卡来授权到门禁控制器,用于门禁闸机开门。
身份证读头,用于控制器上,读取身份证的IC卡号并通过韦根协议(门禁标准协议)将卡号发送给控制器,由控制器负责鉴定是否有权限。

授权方式说明:
ID/IC卡授权,指需要使用ID/IC卡刷卡后进行授权,此卡通常是发卡组织发行管理,但在临时访客授权时也有可能使用客户自有的ID/IC卡
持身份证授权,指对某个身份证授权时需要使用身份证发卡器刷卡获取身份证的IC卡号后方可授权
身份证号码授权,指直接根据身份证号码即可进行授权,可以不需要实际的身份证
条码授权,在系统中生成并打印条码并授权到门禁系统,刷条码开门
指纹授权,在系统中登记指纹,按指纹开门

身份证小知识:
本质上身份证也是一种IC卡,但由于这种IC卡工作频率比较特殊,因此普通的IC读卡器和读头不能读取其卡号,所以不能当成普通IC卡来使用。只有使用我司的身份证发卡器和身份证读头才能将身份证直接用于传统的门禁系统。
在身份证的IC卡芯片内存储了持卡人的详细信息,如姓名,身份证号码,地址,照片等,这些信息都是经过加密的,因此不但普通IC读卡器不能读取这些数据,即使工作频率正确的读卡器,也无法获取到身份证号码等信息,而身份证读卡器是专门设计用来读取身份证中的详细信息的读卡器,这种读卡器内置了公安部的安全解密芯片,能够读取并解密出持卡人的所有信息。身份证读卡器的价格比较普通IC读卡器贵,最普通的身份证读卡器价格都在一千以上。





企盾守卫者门禁闸机集成管理系统全面支持以下描述的所有模式,您可根据项目情况选择。

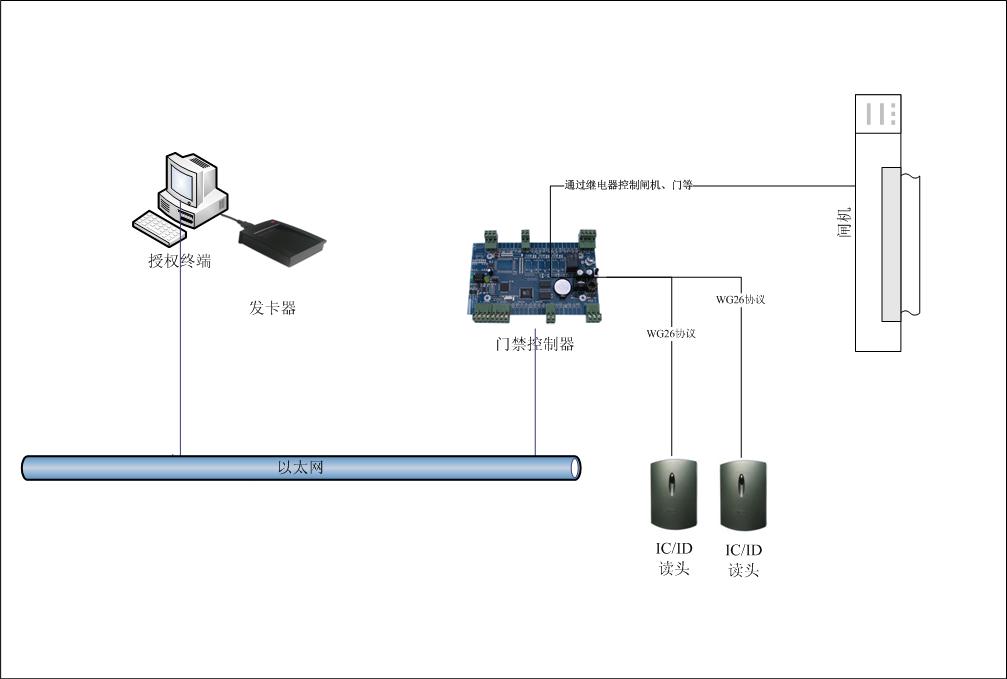

1.传统门禁系统

组成:门禁控制器,ID/IC读头,管理主机。管理主机通过485以太网组网与门禁控制器连接,是传统专业门禁系统的主要组网模式。
描述:IC或者ID卡授权,在门或者闸机上刷卡出入
授权:预先授权到控制器
刷卡:【IC】或者【ID】或者【兼容WG26的条码设备】
鉴权:刷卡时控制器鉴权,软件可以实时监控人员出入情况
开门:控制器通过继电器开门或者闸机,主机开启监控程序时可由主机通过协议开门或者闸机
优点:此模式有多年使用历史,久经考验,稳定可靠。仅在授权、同步刷卡数据、实时监控需要主机及网络,其它时候可不需要
缺点:不支持身份证开门。控制器权限数量2万(根据控制器类型,最大只支持1万人或者2万人)。


2.持身份证授权

描述:在传统门禁控制器的基础上,新增对身份证开门的支持。在控制器上由传统ID/IC读头改为身份证读头(兼容IC卡和身份证),电脑侧可用身份证发卡器发卡(或者刷读头采集卡号发卡)
授权:预先授权到控制器
刷卡:可选择【身份证读头(同时支持普通IC和身份证)】或者【IC】或者【ID】或者【兼容WG26的条码设备】
鉴权:刷卡时控制器鉴权,软件可以实时监控人员出入情况
开门:控制器通过继电器开门或者闸机,主机开启监控程序时可由主机通过协议开门或者闸机
优点:和传统门禁一样,在传统门禁的基础上支持了使用身份证开门
缺点:需要拿身份证到管理主机上授权,不能直接根据身份证号码授权。虽然机率较小,但身份证IC卡号还是有重复的风险。控制器权限数量2万(根据控制器类型,最大只支持1万人或者2万人)。

持身份证授权门禁系统


3.身份证号码授权-协议转换器模式

描述:在传统门禁控制器的基础上,使用协议转换器把身份证读卡器读取的证件号码转换为IC卡号,身份证读卡器+协议转换器等价于原来的读头,从而支持根据身份证号码授权。
授权:预先授权到控制器,新增根据身份证号码授权,授权后的身份证在连接了协议转换器的身份证读卡器上刷卡,即可开门。
刷卡:可选择配置普通ID/IC读头,或者兼容身份证和IC卡的身份证读头,或者配置协议转换器和身份证读卡器以支持按号码授权后刷身份证开门
鉴权:刷卡时控制器鉴权,软件可以实时监控人员出入情况
开门:控制器通过继电器开门或者闸机,主机开启监控程序时可由主机通过协议开门或者闸机
优点:同传统门禁,支持根据身份证号码授权,兼容模式1和2
缺点:相对于方案1,2,根据号码授权后刷身份证的硬件配置价格较贵(一个传统读头一百多元,一个身份证读卡器加协议转换器需要一千多元)

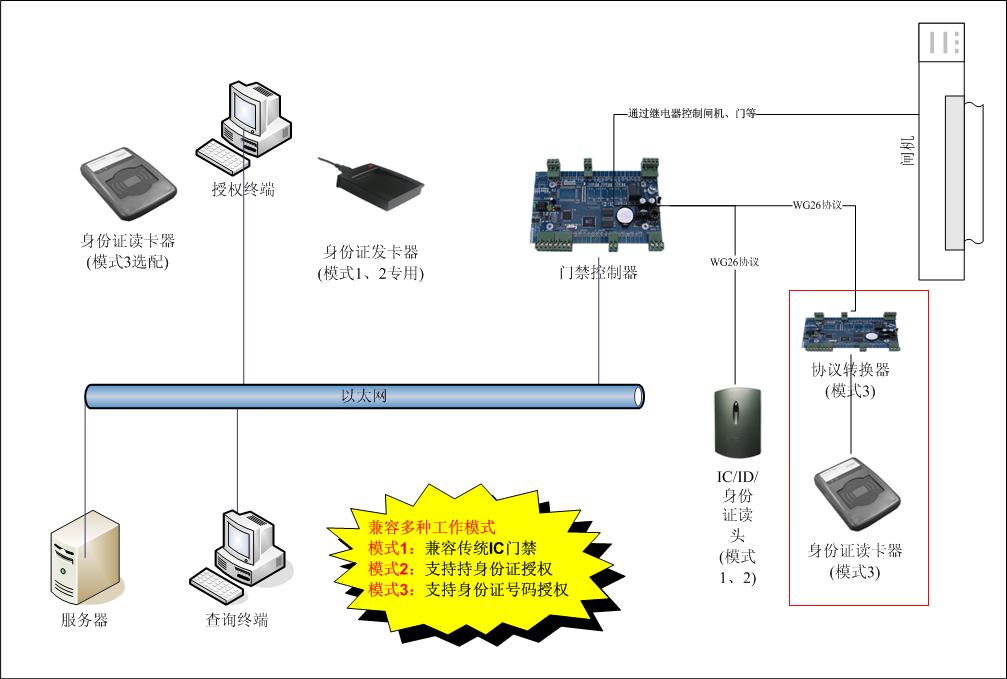

身份证号码授权门禁系统-协议转换器模式



4.身份证号码授权-盒式终端模式

描述:在门禁旁边或者闸机内配置盒式电脑终端(或工控主板),由电脑代替控制器实现读卡/鉴权/开门中的某些功能
授权:预授权到盒式终端或者工控板,或者由盒式终端或者工控板在刷卡时向公共数据库或者第三方系统查询
刷卡:根据配置的设备,支持IC卡或者ID卡,身份证,条码,指纹
鉴权:刷卡时盒式终端(工控板)鉴权或者向公共数据库或者第三方系统查询。
开门:由盒式电脑(工控板)通过协议发送指令开门,或者通过发送指令给继电器设备开门
优点:支持多种设备,多种授权方式,可灵活配置适应各种情况,方便日后扩展
缺点:盒式电脑(工控板)上带操作系统,需要一定的维护工作,稳定性不及纯硬件的设备

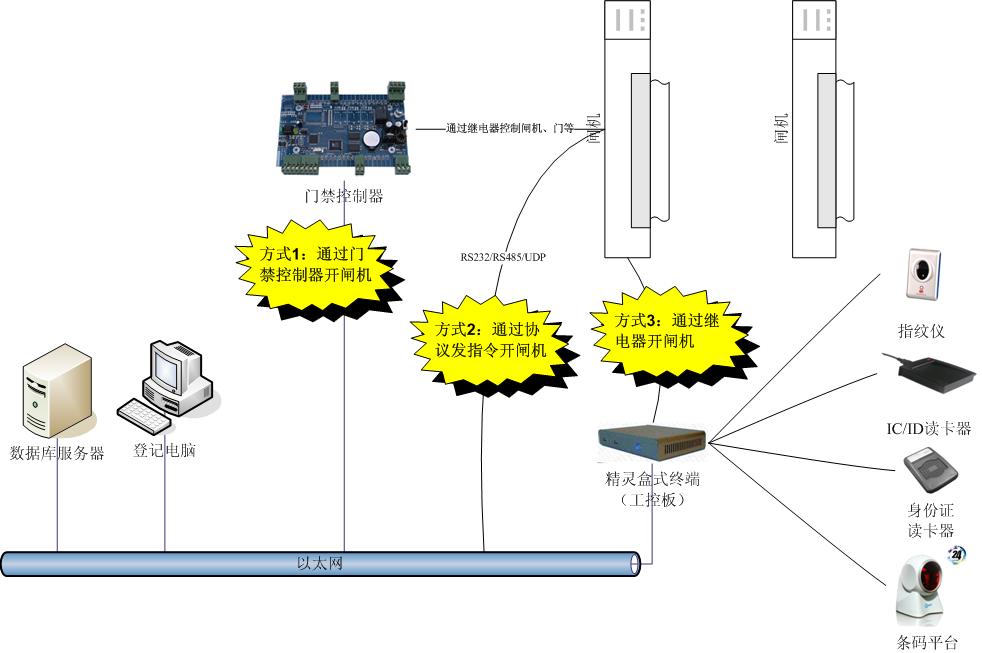

身份证门禁盒式终端模式



5.身份证号码授权-网络身份证读卡器

描述:在网络身份证读卡器上刷卡并发送信息到主机,主机鉴权或者保存身份证信息后发送开门指令给控制器或者闸机开门
授权:直接在管理软件中授权,存储到数据库
刷卡:支持在网络身份证读卡器上刷身份证
鉴权:管理主机接收网络身份证读卡器的刷卡消息并鉴权
开门:管理主机鉴权通过后由协议控制门禁控制器或者闸机或者继电器开门
优点:可以采集到刷卡人的身份证信息,支持所有人刷身份证自由出入。主机直接鉴权,没有授权人数
缺点:依赖管理主机和网络,主机及网络断电则系统不能工作

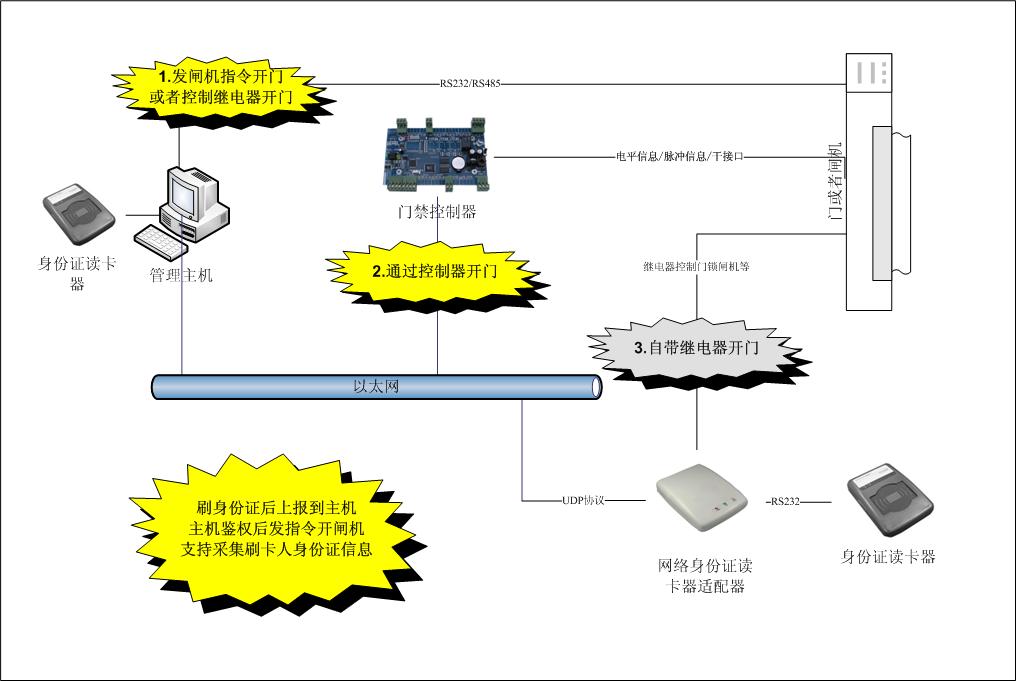

网络身份证读卡器



6.身份证号码授权-专用控制器

描述:专用身份证门禁控制器
授权:预先通过管理主机授权到身份证门禁控制器
刷卡:支持身份证,可扩展为支持串口ID/IC读卡器,串口条码设备
鉴权:控制器鉴权
开门:控制器通过继电器开门
优点:真正的身份证号码授权。可配置为控制器脱机独立工作,仅在授权时需要管理主机,不受主机断电影响。也可配置为联机由主机鉴权。
缺点:脱机工作时控制器支持的授权人数有限(IDMR02-NET支持100-1000人,综合板支持2-6万人),不能适用于超大型企业及小区。(此时需要配置为联机工作模式,则无授权数量限制)

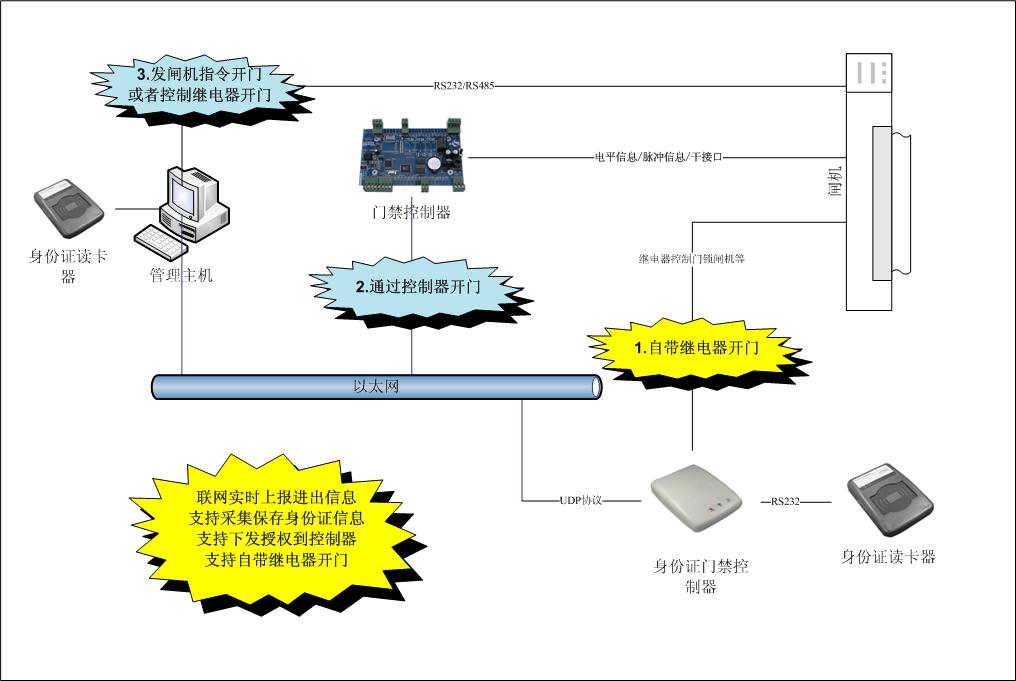

身份证号码授权-身份证门禁控制器



7.身份证号码授权-GPRS广域网授权

描述:全国各地终端通过GPRS上网站下载白名单授权开门,统一的网页管理平台进行授权配置
授权:通过网站授权管理能开门的身份证号码
刷卡:本地控制器上刷身份证
鉴权:本地控制器对比本地白名单鉴权
开门:本地控制器通过继电器开门
优点:全国联网,可在任何地点通过网页登录服务器授权
缺点:授权人数少,默认配置只支持7人每终端。需要更大人数可以采用方案6外接短信猫实现2万权限

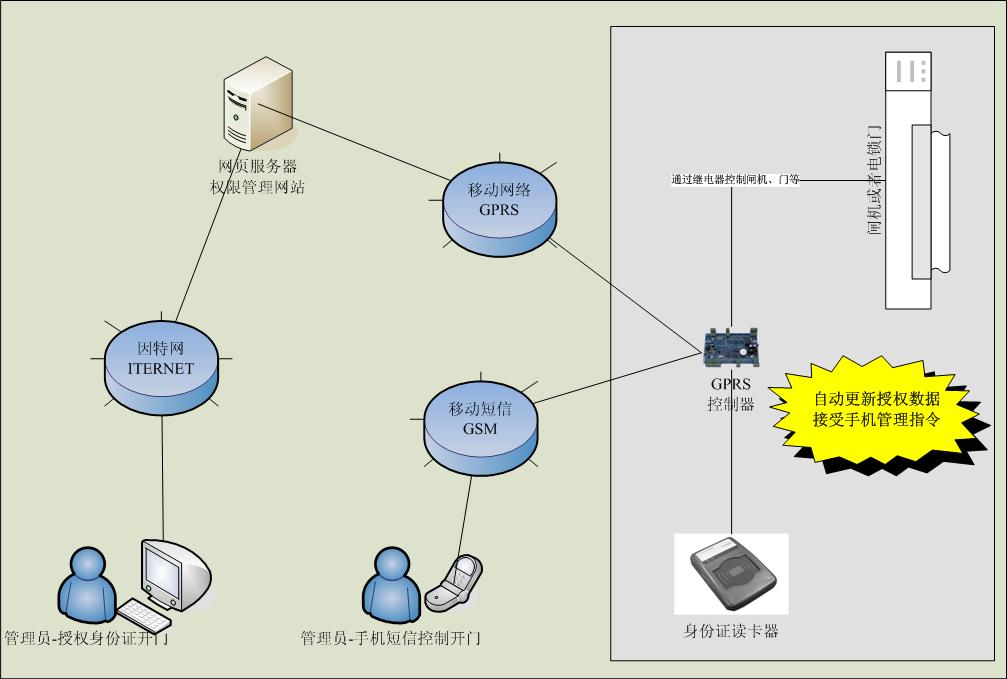

身份证号码授权-GPRS门禁
